Hochelastische KupplungVULKARDAN F
Die hochelastische Kupplung VULKARDAN F ist die Weiterentwicklung der seit vielen Jahren etablierten VULKARDAN E und ergänzt hochelastische VULKAN Kupplungen unterhalb des RATO R Drehmomentbereichs. Im Vergleich zu ähnlichen Kupplungen zeichnet sich die VULKARDAN F durch eine sehr kompakte Bauweise aus, welche in einer Gewichtseinsparung und einer sehr kurzen Einbaulänge resultiert. Weiterhin ist durch das optimierte Elementdesign die Wärmeabgabe deutlich erhöht, was in einer hohen Verlustleistung resultiert. Entsprechend können VULKARDAN F Kupplungen auch in Anlagen mit hohen Wechselmomenten eingesetzt werden und temperaturbedingte Alterungsprozesse werden effizient gemindert.
Die VULKARDAN F ist insbesondere für elastisch aufgestellte Antriebsanlagen geeignet und ermöglicht durch ein radial sehr weiches Element in Kombination mit einer Hochleistungs-Membrane den Ausgleich hoher radialer, axialer und winkliger Versätze. Die VULKARDAN F ist in vier Gummiqualitäten sowie in Silikon erhältlich und erlaubt damit, das Drehschwingungsverhalten optimal abzustimmen. Mit den extrem drehweichen Ausführungen setzt die VULKARDAN F neue Maßstäbe. So werden gerade bei kleinen Getrieben Geräusche effektiv verhindert. Zusätzlich ist eine Schwungscheibe verfügbar, welche noch im eingebauten Zustand für höchste Komfortansprüche ergänzt werden kann.
Produktvorteile
- Effektive Schwingungsdämpfung und eine hohe Verlagerungskapazität garantieren den Schutz angeschlossener Aggregate und damit eine hohe Verfügbarkeit des Antriebs
- Geringes Eigengewicht zum Schutz von Motorlagern und Reduzierung von Servicekosten
- Modulare Schwungmassen dienen zur nachträglichen Feinabstimmung und zum Erreichen eines höchstmöglichen Komforts
- Dank hoher dauerhafter Verlustleistungen für alle gängigen Antriebs- und Generatoranlagen geeignet
- Für hoch performende Getriebe: Sehr drehweiche Auslegung zur effektiven Vermeidung von Getriebegeräuschen insbesondere bei F50, F42 und F35
Technische Daten
- Drehmomentbereich TKN [kNm]2,30 kNm - 32,50 kNm
- Drehzahlbereich [1/min]2.100,00 RPM - 3.500,00 RPM
Einsatzgebiete
- Arbeitsboote, Freizeitboote
- Frei aufgestellte Anlagen sowie elastisch aufgestellte Anlagen im Bereich Hauptantriebe, Nebenantriebe und Energieerzeugung.
Beschreibung und Daten
Die VULKARDAN F-Baureihe deckt eine große Bandbreite an Drehmomenten ab, angefangen bei der F62 mit 32,5 kNm bis zur F35 mit 2,3 kNm. Sie ist von Klassifikationsgesellschaften auf der ganzen Welt zugelassen.
Die verschiedenen Schwungradanschlüsse, wie die SAE 11,5" und 14" für den F35 sowie die SAE 14" für den F42, bieten Flexibilität für unterschiedliche Anwendungen.

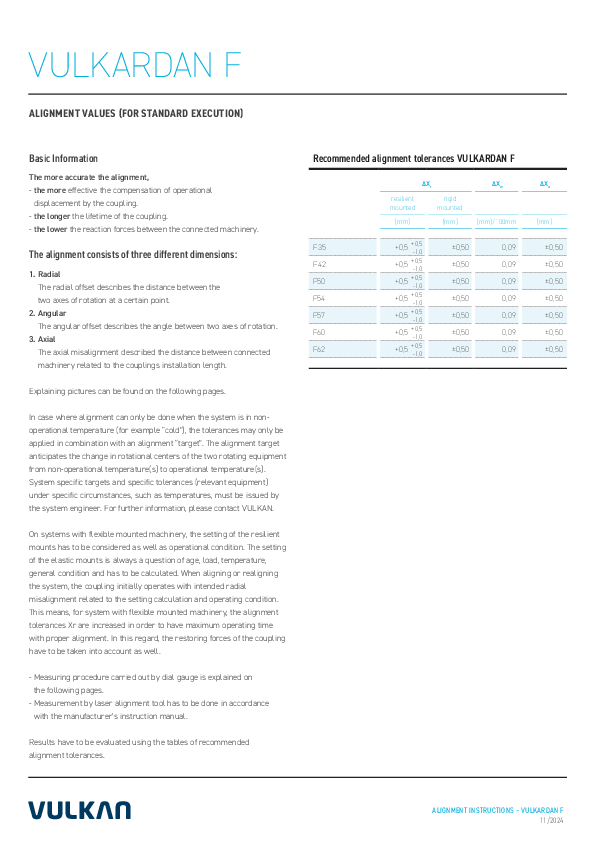

Die Montage der VULKARDAN F erfolgt mit einem innovativen, gewichts- und montagezeitsparenden Ansatz. Die Ausrichtwerkzeuge - drei Hebel - richten die Kupplung auf einfache Weise auch bei elastisch gelagerten Motoren richtig aus.
