Hochelastische KupplungVULASTIK L

Die VULASTIK L ist eine axiale steckbare sehr elastische Kupplung für eine Vielzahl von Anwendungsgebieten. Zur Abstimmung auf die entsprechenden Anlagenforderungen stehen vier Gummiqualitäten und Silikon zur Verfügung. Lieferbar ist die VULASTIK L Kupplung in Standard-Ausführung mit einem Element oder als duale Ausführung mit zwei parallelen Elementen. Die VULASTIK L Kupplung besteht im Wesentlichen aus Nabe und Flanschmantel, zwischen denen das scheibenförmige Element angeordnet ist. Dieses Scheibenelement ist im Innenradius anvulkanisiert und am Aussenradius durch eine Steckverzahnung mit dem Flanschmantel verbunden. Diese Steckverzahnung ermöglicht eine axiale Steckbarkeit und einen Ausgleich von Wellenverlagerungen.

Produktvorteile

  • Maximale Lösungsflexibilität durch verschiedene Kupplungsausführungen für Glockeneinbau oder freistehende Installation, in Gummi oder Silikon, einreihig oder dual
  • Bei hoher Leistungsdichte äußerst kompakte Bauweise für effizientere Motoren. Diese Steckverzahnung ermöglicht eine axiale Steckbarkeit bei einfachem Montageaufwand
  • Integrierte Stützringe schützen vor Durchrutschen oder Zahnabriss

Technische Daten

  • Drehmomentbereich TKN [kNm]
    0,52 kNm - 52,00 kNm
  • Drehzahlbereich [1/min]
    2.500,00 RPM - 5.300,00 RPM

Einsatzgebiete

Glockeneinbauten, starr aufgestellte Motoren, PTOs und Stromerzeugung..

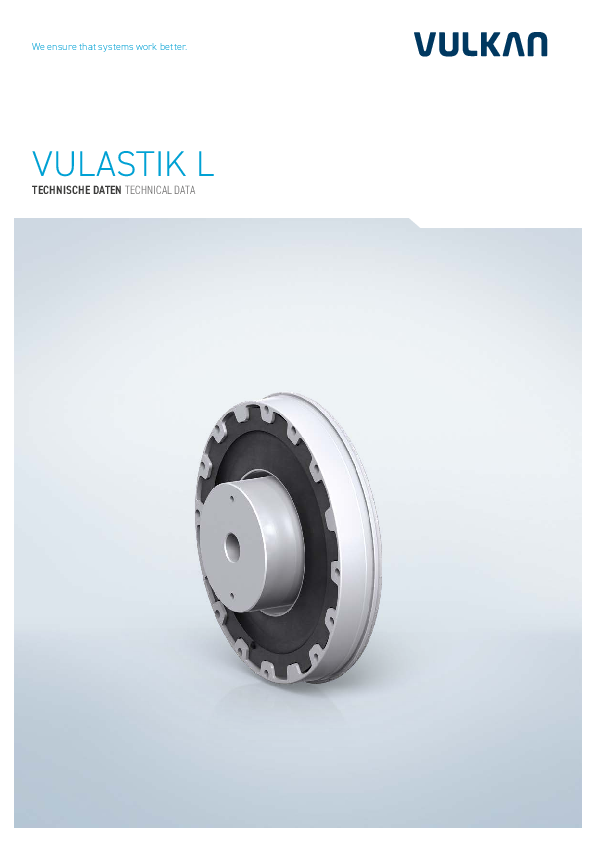

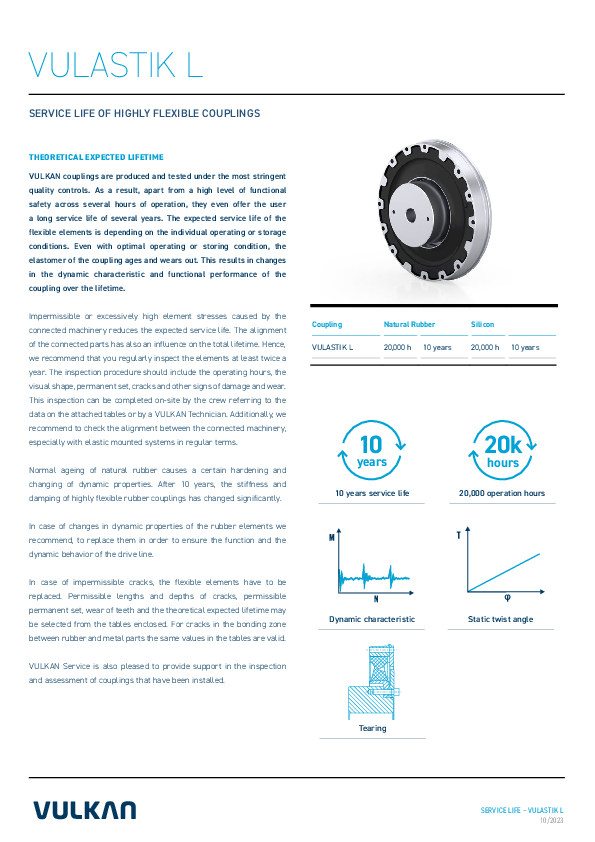

Downloads

VULASTIK L X50

Um Marktanforderungen hinsichtlich höherer Drehmomentübertragung und Verlustleistung gerecht zu werden, hat VULKAN das VULASTIK L-Portfolio um ein zusätzliches Produkt erweitert.
Die VULASTIK L X50 ist für den Drehmomentbereich von 33,5 bis 39,5kNm für die Schifffahrt und von 46,9 bis 55,4 kNm für die Industrie ausgelegt und ist in den drei Steifigkeitsstufen 6,8 und A erhältlich. Die neue VULKAN Kupplung ist die optimale Lösung für Gensets, Pod-Antriebe, Pumpenantriebe sowie alle Anwendungen, bei denen eine maximale Drehmomentübertragung erforderlich ist.

Folgende Produktvorteile sind charakteristisch:

  • Erweiterung des Portfolios nach oben
  • Höchster Verlustleistungswert Pkv auf dem Markt
  • Erhöhung des Nenndrehmoments um ca. 50%
  • Optimierte Zahngeometrie für längere Haltbarkeit
  • 3 Steifigkeitsstufen ermöglichen eine optimale drehschwingungstechnische Abstimmung
  • Einfache Montage
  • 1:1-Austauschbarkeit von Wettbewerbsprodukten möglich
